特殊规格执行器简介
大规格气动执行器
 |
大规格气动执行器在5巴气压力下，输出的最大扭矩高达43000牛米，广泛应用于石油化工天然气和大型水利工程领域。大规格气动执行器的主要规格有GT-500DA(SR),FT-600DA(SR),执行器的三大件（缸体、活塞、齿轮轴）均采用优质碳素结构钢。 |
特殊行程气动执行器
 |
为满足不同类型阀门及机械自动化的驱动要求，我司可根据客户的要求定制不同的行程（例60°、120°、145°、180°、360°等）的气动执行器。双作用特殊行程气动执行器的输出扭矩和安装尺寸可参照对应的标准系列执行器参数表。 |
三位式气动执行器
 |
三位式气动执行器是一种特殊的执行机构，提供了0°、45°、90°或0°、90°、180°的三位式操作方式。中间位置是依靠两个辅助活塞的移动产生的机械制动来实现的。中间位置是可调的。如90°行程的执行器能提供20°、30°、50°、70°等的中间位置。其工作原理如下：

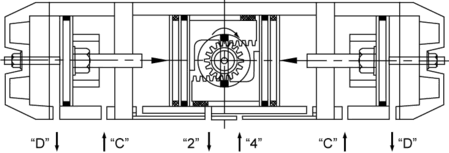

- 全关位置。如图一所示，全闭位置是在气源同时进入4口，2口排出空气后实现的。

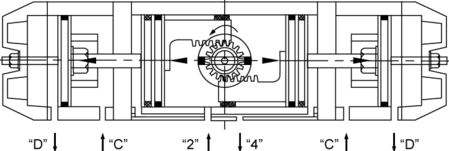

- 全开位置。如图二所示，全开位置是在气源同时进入2口和C口，4口和D口排出空气后实现的。

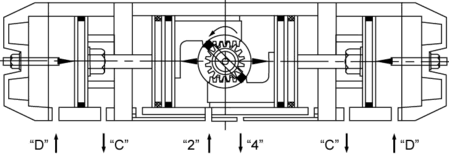

- 中间位置。如图三所示，中间位置是在气源分别进入2口和D口，4口和C口排出空气后实现。在实现中间位置的过程中，气源供到D口，迫使辅助活塞向中间移动，推杆作为机械限位使内部活塞在限定的中间位置停止。
|
|
|
|
|
|
|
|
