工作技术条件、耗气量、重量
工作技术条件
- 使用介质：压缩空气、无腐蚀性气体和油
- 双作用2~8巴（Bar），单作用2~8巴（Bar）
- 工作温度：标准型（使用丁腈橡胶O型圈）-20~+80（摄氏度）
低温型（使用硅橡胶O型圈）-40~+80（摄氏度）
高温型（使用氟橡胶O型圈）-20~+150（摄氏度）
- 行程调整：在90摄氏度位置有正负4摄氏度的可调范围；
- 润滑：在正常工作条件下，不需要添加润滑剂；
- 安装：适合室内或室外安装；
- 最高使用压力：输入气压不超过10巴。
耗气量计算
开向体积与关向体积
型号 |
GT-32DA |
GT-45DA |
GT-52DA |
GT-63DA |
GT-75DA |
GT-83DA |
GT-92DA |
GT-105DA |
GT-125DA |
GT-140DA |
开向体积 |
0.04 |
0.08 |
0.11 |
0.20 |
0.29 |
0.41 |
0.62 |
0.94 |
1.47 |
2.43 |
关向体积 |
0.04 |
0.11 |
0.14 |
0.23 |
0.38 |
0.55 |
0.91 |
1.18 |
1.85 |
3.20 |
型号 |
GT-160DA |
GT-190DA |
GT-210DA |
GT-240DA |
GT-270DA |
GT-300DA |
GT-350DA |
GT-400DA |
GT-500DA |
GT-600DA |
开向体积 |
3.65 |
5.9 |
7.4 |
10.7 |
16.9 |
23.8 |
35.1 |
52.6 |
132.6 |
252.5 |
关向体积 |
5.03 |
7..9 |
9.7 |
14.3 |
22.5 |
29.7 |
46.3 |
36 |
110 |
210 |
耗气量取决与供气压力、开关行程、体积及动作次数，计算如下：
升/分=汽缸体积（开向体积+关向体积）*[（供气压力）+101.3/101.3]*次数/分钟

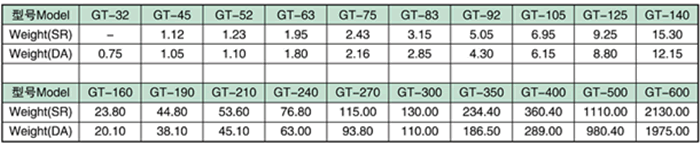

重量表
|
|
|
|
|
|
|
