首页>ST系列气动执行器

安装尺寸

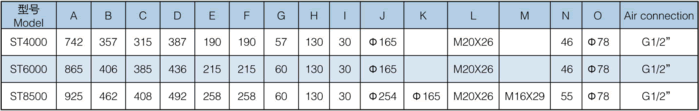

外形及连接尺寸

外形连接尺寸

气源接口符合NAMUR标准,可简单方便得安装电池阀。 输出孔的NAUR标准槽和缸体上部标准安装孔,可使限位开关、定位器直接适合和安装。 底部安装孔设计符合ISO5211、DIN3337标准,可以直接安装离合器(气动手轮结构)或安装支架。
